3.4.1. Conjunto de Bandas

Conjunto de Bandas

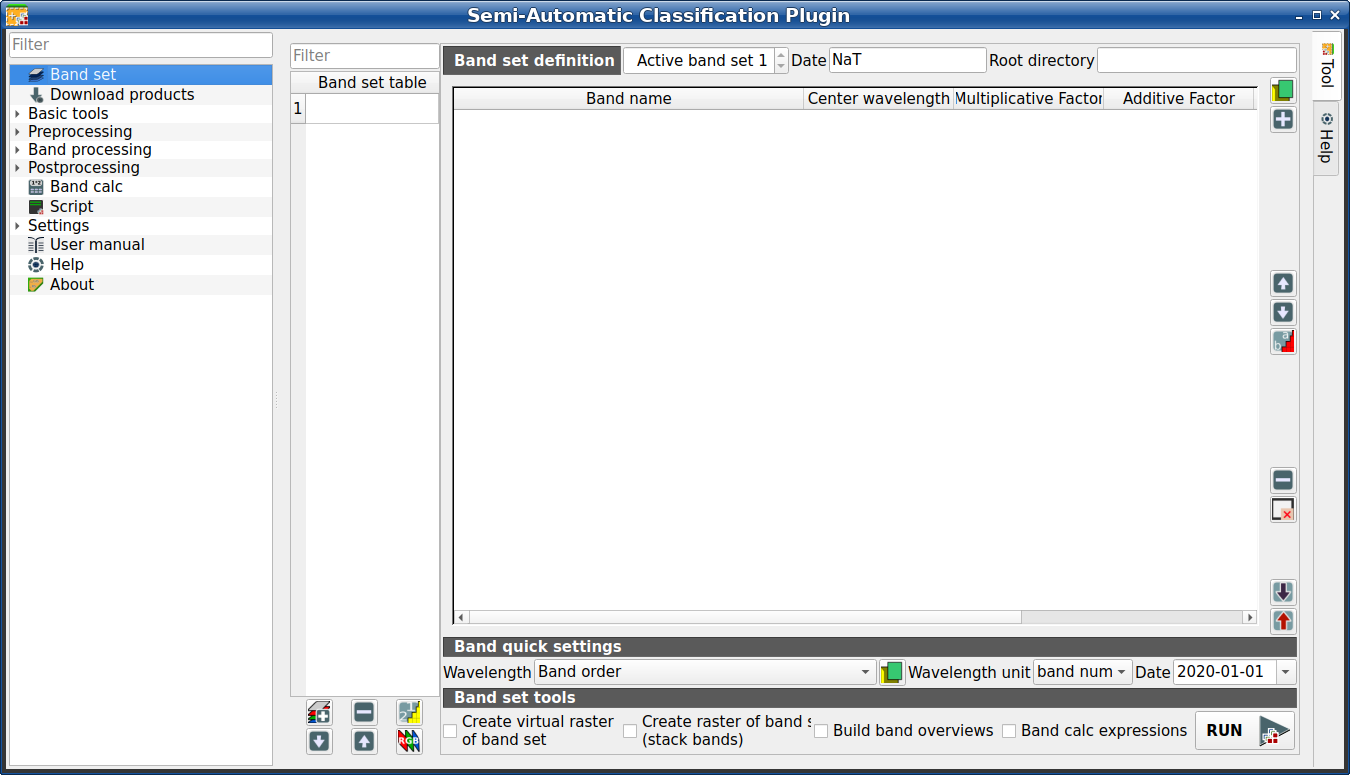

Las imágenes de entrada en SCP se llaman conjunto de bandas. Esta pestaña permite la definición de uno o varios cojuntos de bandas para ser usados como datos de entrada para clasificación y otras herramientas.

Los conjuntos de bandas se identifican mediante números. El conjunto de bandas activo (i.e. el seleccionado en Definición del Conjunto de bandas) se usa como datos de entrada en varias herramientas de SCP dock y la Working toolbar. Otras herramientas de SCP permiten seleccionar los números de los conjuntos de bandas.

La definición del Conjunto de Bandas es guardada con el proyecto de QGIS.

Truco

Información sobre las APIs de esta herramienta de Remotior Sensus en este `enlace<https://remotior-sensus.readthedocs.io/en/latest/remotior_sensus.core.bandset_catalog.html>`_ .

Siguiendo un tutorial sobre esta herramienta.

https://www.youtube.com/watch?v=DQXfBPke2J4

3.4.1.1. Definición del Conjunto de bandas

Un conjunto de bandas es básicamente una lista de bandas definida como la tabla a continuación.

Nombre de banda	Centro de longitud de onda	Factor Multiplicativo	Factor Aditivo	Unidad de longitud de onda	Path	Fecha
nombre de la banda (no puede ser editado)	longitud de onda central de la banda	factor multiplicativo de reescalado	factor aditivo de reescalado	unidad de longitud de onda	ruta relativa del ráster	fecha de adquisición de la imagen

Es posible añadir a un conjunto de bandas activo una o más bandas que ya estén cargadas en QGIS; o seleccionar archivos que no están cargados. Se puede añadir una Fecha a un conjunto de bandas y esta puede luego usarse en otras herramientas para seleccionar conjuntos de bandas por fecha. También, se puede definir un directorio Raíz para las rutas de las bandas, lo cual es útil para crear proyectos con rutas relativas.

Las siguientes herramientas están disponibles

Símbolo de la herramienta y nombre	Descripción
	abre el explorador de archivos y añade archivos ráster (preferiblemente rásteres con una sola banda) al conjunto de bandas activo
	abre una ventana para seleccionar rásteres que ya estén cargados en QGIS y los añade a el conjunto de bandas activo
	mueve las bandas seleccionadas hacia arriba
	mueve las bandas seleccionadas hacia abajo
	ordena las bandas automáticamente según el nombre, dando prioridad a los números al final del nombre
	elimina las bandas seleccionadas del conjunto de bandas activo
	elimina todas las bandas del conjunto de bandas activo
	importa un conjunto de bandas previamente guardado desde un archivo
	exporta el conjunto de bandas activo a un archivo

Es posible definir un factor de reescalado multiplicativo y un factor de reescalado aditivo para cada banda (por ejemplo, usando los valores en los metadatos de Landsat), que se usan sobre la marcha (es decir, `` valor de píxel = valor de píxel original * factor de reescalado multiplicativo + factor reescalado aditivo “”) durante el procesamiento.

El Center wavelength de las bandas debe ser definidos para poder usar varias funciones de SCP. Si el Center wavelength no está definido, el numero de la banda es usado y algunos herramientas del SCP estarán desactivadas.

3.4.1.2. Configuración rápida de banda

Estas herramientas permiten configurar rápidamente los atributos de un conjunto de bandas activo.

Símbolo de la herramienta y nombre	Descripción
Longitud de onda	configuración rápida de la longitud de onda central de los siguientes sensores y satélites: * Orden de bandas * ASTER * GeoEye-1 * GOES * Landsat 8 OLI * Landsat 7 ETM+ * Landsat 4-5 TM * Landsat 1, 2, and 3 MSS * MODIS * Pleiades * QuickBird * RapidEye * Sentinel-2 * Sentinel-3 * SPOT 4, 5, and 6 * WorldView-2 and WorldView-3
	abre un archivo csv con valores de longitudes de onda (valores centrales de longitud de onda separados por comas o saltos de línea)
Unidad de longitud de onda	selecciona la unidad de longitud de onda entre: Número de banda: sin unidades, solo el número de banda \(\mu m\): micrómetros nm: nanómetros
Fecha	define la fecha de adquisición

3.4.1.3. Tabla del conjunto de bandas

La tabla en el lado izquierdo es la tabla del conjunto de bandas. Incluye la lista de todos los conjuntos de datos definidos (se muestra los nombres de las primeras bandas), que puede ser seleccionados con click izquierdo. Con doble click sobre un elemento de la tabla podemos definir el conjunto de bandas activo.

Se puede usar un Filtro para mostrar conjuntos de bandas en la tabla que coincidan con el texto del filtro.

La siguientes herramientas están disponibles para gestionar conjuntos de bandas.

Símbolo de la herramienta y nombre	Descripción
	añade un nuevo conjunto de bandas vacío
	elimina los conjuntos de bandas seleccionados
	ordena los conjuntos de bandas por fecha
	mueve los conjuntos de bandas seleccionados hacia arriba
	mueve los conjuntos de bandas seleccionados hacia abajo
	muestra la composición de color RGB de los conjuntos de bandas seleccionados (se añade un ráster virtual a QGIS)

3.4.1.4. Herramientas para Conjunto de bandas

Las Herramientas para conjunto de bandas son herramientas que puede ejecutarse directamente en un conjunto de bandas activo. Se pueden seleccionar varias herramientas marcando la casilla de selección. Esto también puede ser útil para automatizar el procesamiento durante la conversión de imágenes.

Símbolo de la herramienta y nombre	Descripción
Crear un ráster virtual del conjunto de bandas	crear un ráster multibanda virtual del conjunto de bandas activo
Crear un ráster a partir de un conjunto de bandas (apilar bandas)	apilar bandas en un ráster multibanda
Crear pirámides de banda	Crear pirámides para el conjunto de bandas activo
Expresión de la calculadora de campos	ejecutar la expresión definida en Calculadora de Bandas
	ejecutar las herramientas seleccionadas
